第六周
本周学习了用例建模实践相关的知识，以下是第六周的作业内容。
用例建模-实践3
用例建模
- a. 阅读 Asg_RH 文档，绘制用例图。按 Task1 要求，请使用工具 UMLet，截图格式务必是 png 并控制尺寸

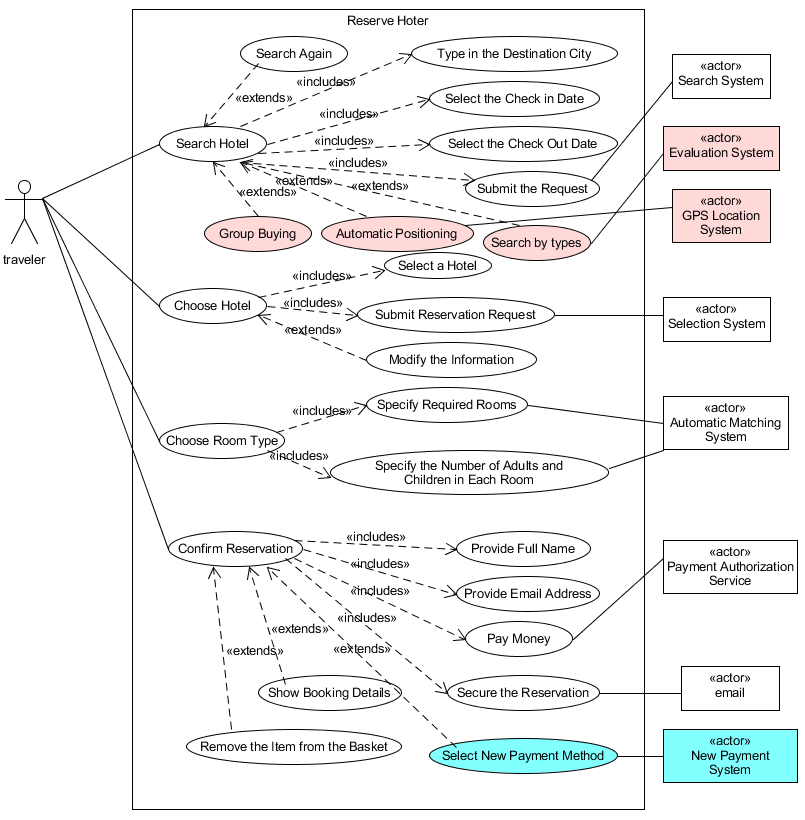

- b. 选择你熟悉的定旅馆在线服务系统（或移动 APP），如绘制用例图。并满足以下要求：
- 对比 Asg_RH 用例图，请用色彩标注出创新用例或子用例
- 尽可能识别外部系统，并用色彩标注新的外部系统和服务
-
c. 对比两个时代、不同地区产品的用例图，总结在项目早期，发现创新的思路与方法
在项目早期，对已有并可应用的现代科学技术手段做一个总结调研，尝试将它们和项目的需求相结合，利用成熟完善性能可靠的外部系统加强系统的功能。 在去哪儿网站中，就应用了比较成熟的两种系统：定位系统和评价系统。
-
d. 请使用 SCRUM 方法，在（任务b）用例图基础上，编制某定旅馆开发的需求 （backlog）
| ID | Name | Imp | Est | How to demo | Notes |
|---|---|---|---|---|---|
| 1 | Search Hotel | 8 | 5 | Type in the destination city, select the check in date, select the check out date, submit the request, choose group buying, use automatic positioning, search by types. | Design appropriate interfaces between different systems |
| 2 | Choose Hotel | 4 | 7 | The traveler should select a hotel, and submit reservation request | check the correctness of the request |
| 3 | Choose Room type | 5 | 3 | Specify required rooms and the number of adults and children in each room | check the correctness of the request |
| 4 | Confirm Reservation | 9 | 4 | The traveler provide personal information, choose a method for payment, secure the reservation | Once the payment is made, “Reserve Hotel” will email the customer the confirmation of the payment and the reservation |
业务建模

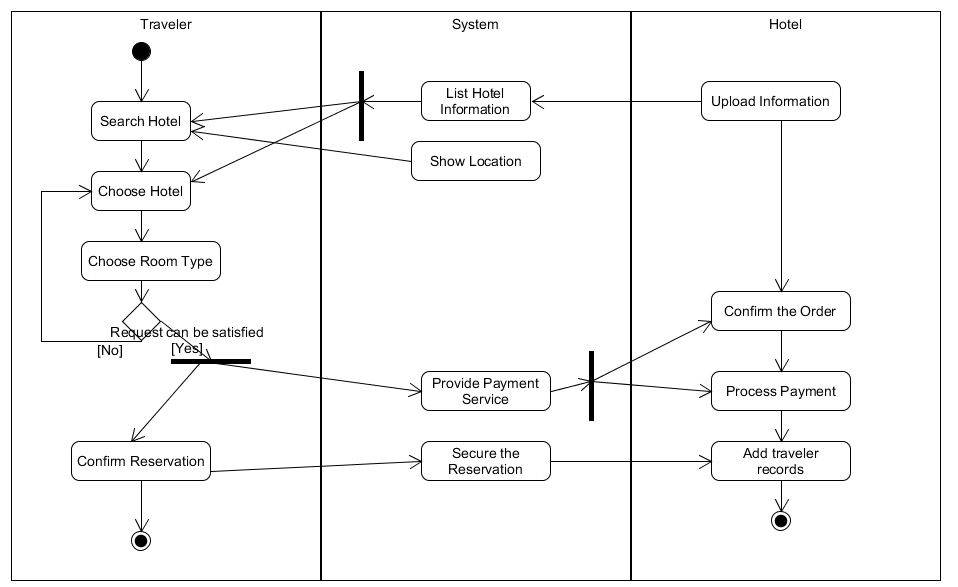

- a. 在（任务b）基础上，用活动图建模找酒店用例。简述利用流程图发现子用例的方法。

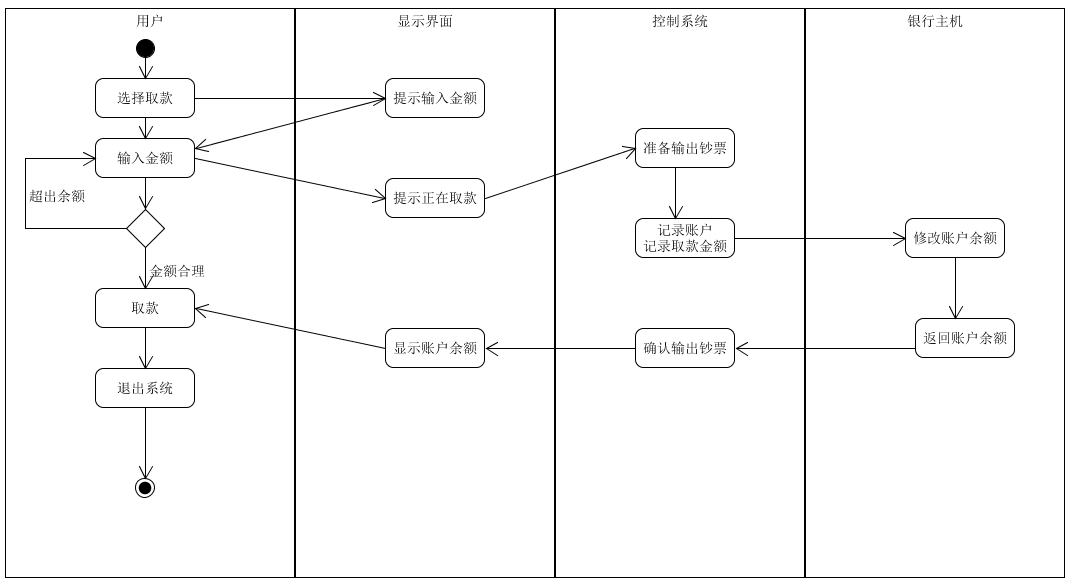

- b. 选择你身边的银行 ATM，用活动图描绘取款业务流程。

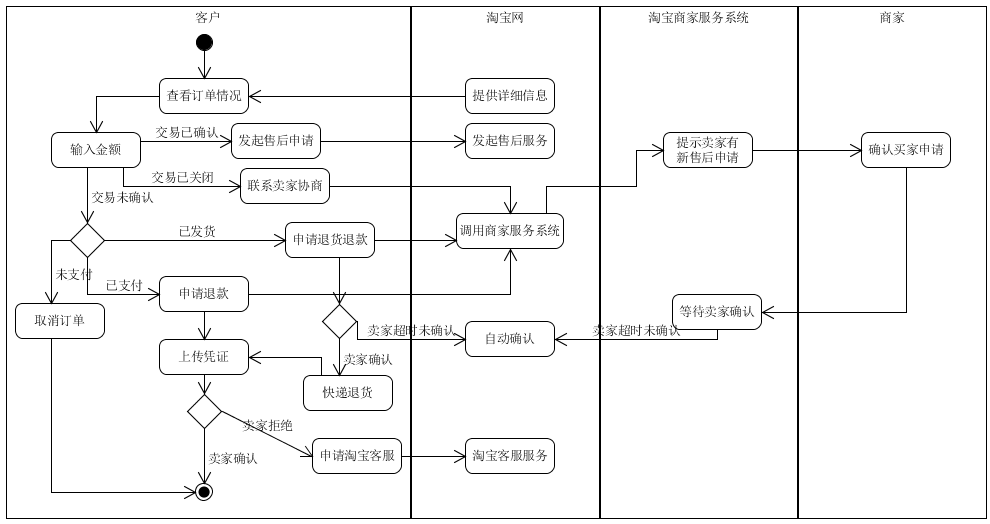

- c. 查找淘宝退货业务官方文档，使用多泳道图，表达客户、淘宝网、淘宝商家服务系统、商家等用户和系统协同完成退货业务的过程。分析客户要完成退货业务，在淘宝网上需要实现哪些系统用例。
用例文本编写
在大作业基础上，分析三种用例文本的优点和缺点。
用例能够以不同形式化程度或格式进行编写，主要分三种常用形式：摘要、非正式、详述。
摘要
简洁的一段式概要，通常用于主成功场景。
-
优点
十分简洁，在早期需求分析过程中，可以用几分钟进行编写便于快速了解主题和范围。
-
缺点
不能展示出具体的细节。
非正式
非正式的段落格式。用几个段落覆盖不同场景。
-
优点
适用于早期需求分析，编写简单。
-
缺点
不能展示出具体的细节。
详述
详细编写所有步骤及各种变化，同时具有补充部分，如前置条件和成功保证。
-
优点
详述用例是结构化的，它展示了更多的细节并且更为深入。有利于对具有重要架构意义的用例或场景进行设计或编程。
-
缺点
实现起来比较复杂。（在迭代和进化式UP需求分析中的第一次需求讨论会中只要求以这种形式编写10%的关键用例。）
