第七周
本周学习了领域建模相关的知识，以下是lesson7的作业内容。
领域建模-lesson7

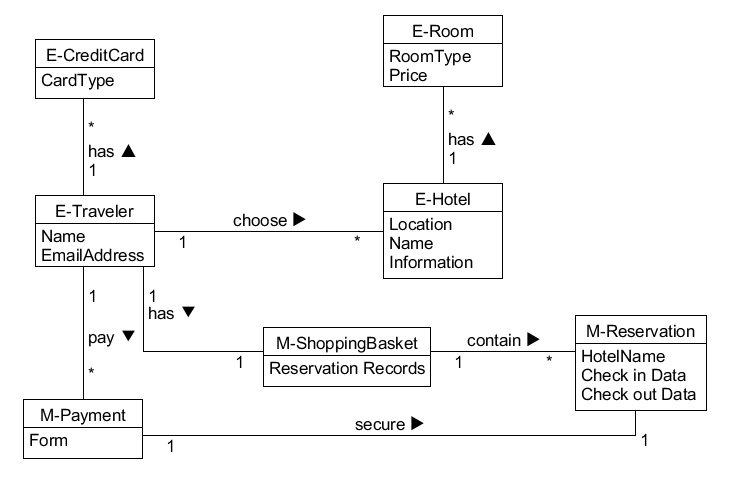

领域建模
a. 阅读 Asg_RH 文档，按用例构建领域模型。
- 按 Task2 要求，请使用工具 UMLet，截图格式务必是 png 并控制尺寸
- 说明：请不要受 PCMEF 层次结构影响。你需要识别实体（E）和 中介实体（M，也称状态实体）
- 在单页面应用（如 vue）中，E一般与数据库构建有关，M一般与store模式有关
- 在java web应用中，E一般与数据库构建有关，M一般与session有关
b. 数据库建模(E-R模型)
- 按 Task 3 要求，给出系统的 E-R 模型（数据逻辑模型）
- 建模工具 PowerDesigner（简称PD）或开源工具 OpenSystemArchitect
- 不负责的链接
- 导出 Mysql 物理数据库的脚本
- 简单叙说数据库逻辑模型与领域模型的异同

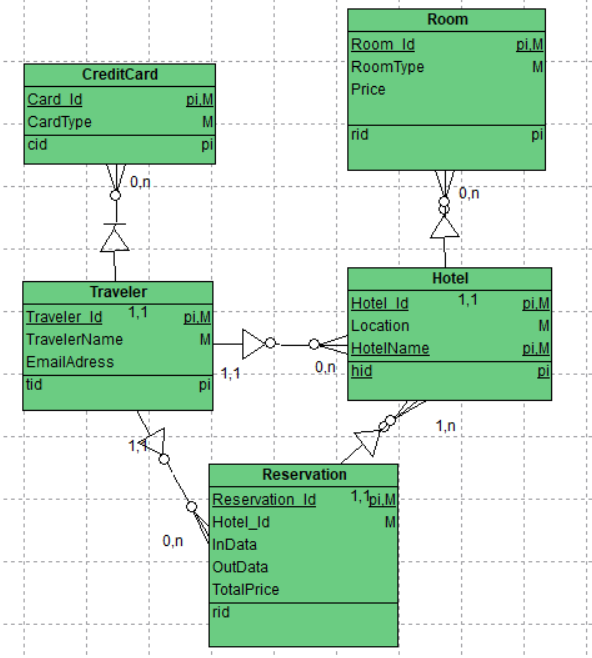

E-R模型

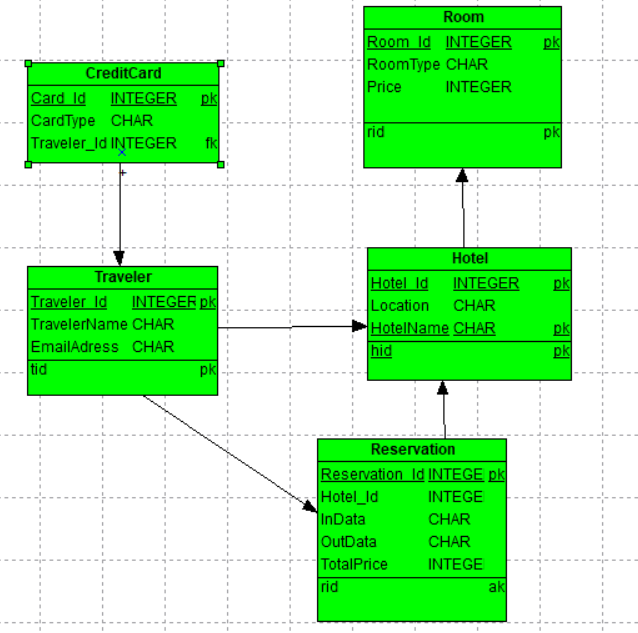

转物理模型MySQL
导出脚本
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
-- +---------------------------------------------------------
-- | MODEL : Task3
-- | AUTHOR :
-- | GENERATED BY: Open System Architect
-- +---------------------------------------------------------
-- | WARNING : Review before execution
-- +---------------------------------------------------------
-- +---------------------------------------------------------
-- | DROP
-- +---------------------------------------------------------
DROP TABLE CreditCard;
DROP TABLE Traveler;
DROP TABLE Reservation;
DROP TABLE Hotel;
DROP TABLE Room;
-- +---------------------------------------------------------
-- | CREATE
-- +---------------------------------------------------------
CREATE TABLE `Room`
(
Room_Id INTEGER NOT NULL,
RoomType CHAR NOT NULL,
Price INTEGER,
,
PRIMARY KEY (Room_Id)
);
CREATE TABLE `Hotel`
(
Hotel_Id INTEGER NOT NULL,
Location CHAR NOT NULL,
HotelName CHAR NOT NULL,
PRIMARY KEY (Hotel_Id,HotelName)
);
CREATE TABLE `Reservation`
(
Reservation_Id INTEGER NOT NULL,
Hotel_Id INTEGER NOT NULL,
InData CHAR,
OutData CHAR,
TotalPrice INTEGER,
PRIMARY KEY (Reservation_Id)
);
CREATE TABLE `Traveler`
(
Traveler_Id INTEGER NOT NULL,
TravelerName CHAR NOT NULL,
EmailAdress CHAR,
PRIMARY KEY (Traveler_Id)
);
CREATE TABLE `CreditCard`
(
Card_Id INTEGER NOT NULL,
CardType CHAR NOT NULL,
Traveler_Id INTEGER NOT NULL,
PRIMARY KEY (Card_Id)
);
CREATE INDEX idxCreditCard1 ON CreditCard
(
Traveler_Id
);
数据库逻辑模型与领域模型的异同
相同
- 都是图形化的展现方式，描述了类的基本结构和类间关系。
不同
-
领域模型是对领域内的概念类或现实世界中对象的可视化表示。又称概念模型、领域对象模型、分析对象模型。它专注于分析问题领域本身，发掘重要的业务领域概念，并建立业务领域概念之间的关系。
-
数据库逻辑模型有效组织来源多样的各种业务数据，使用统一的逻辑语言描述业务。 逻辑模型是将概念模型转化为具体的数据模型的过程，即按照概念结构设计阶段建立的基本E-R图，按选定的管理系统软件支持的数据模型（层次、网状、关系、面向对象），转换成相应的逻辑模型。
