本周学习了【领域建模-对象状态】相关的知识,以下是lesson8的作业内容。


领域建模-lesson8

对象状态

1)使用 UML State Model

  • 建模对象: 参考 Asg_RH 文档, 对 Reservation/Order 对象建模。
  • 建模要求: 参考练习不能提供足够信息帮助你对订单对象建模,请参考现在定旅馆的旅游网站,尽可能分析围绕订单发生的各种情况,直到订单通过销售事件(柜台销售)结束订单。

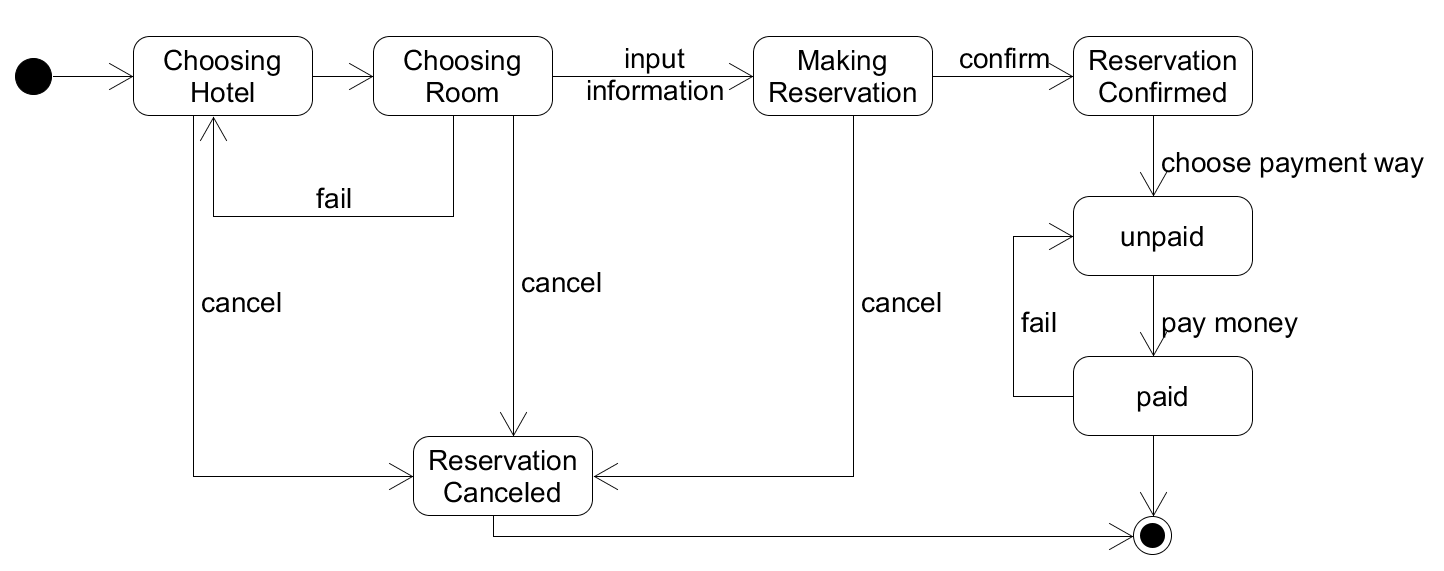

reservation_model

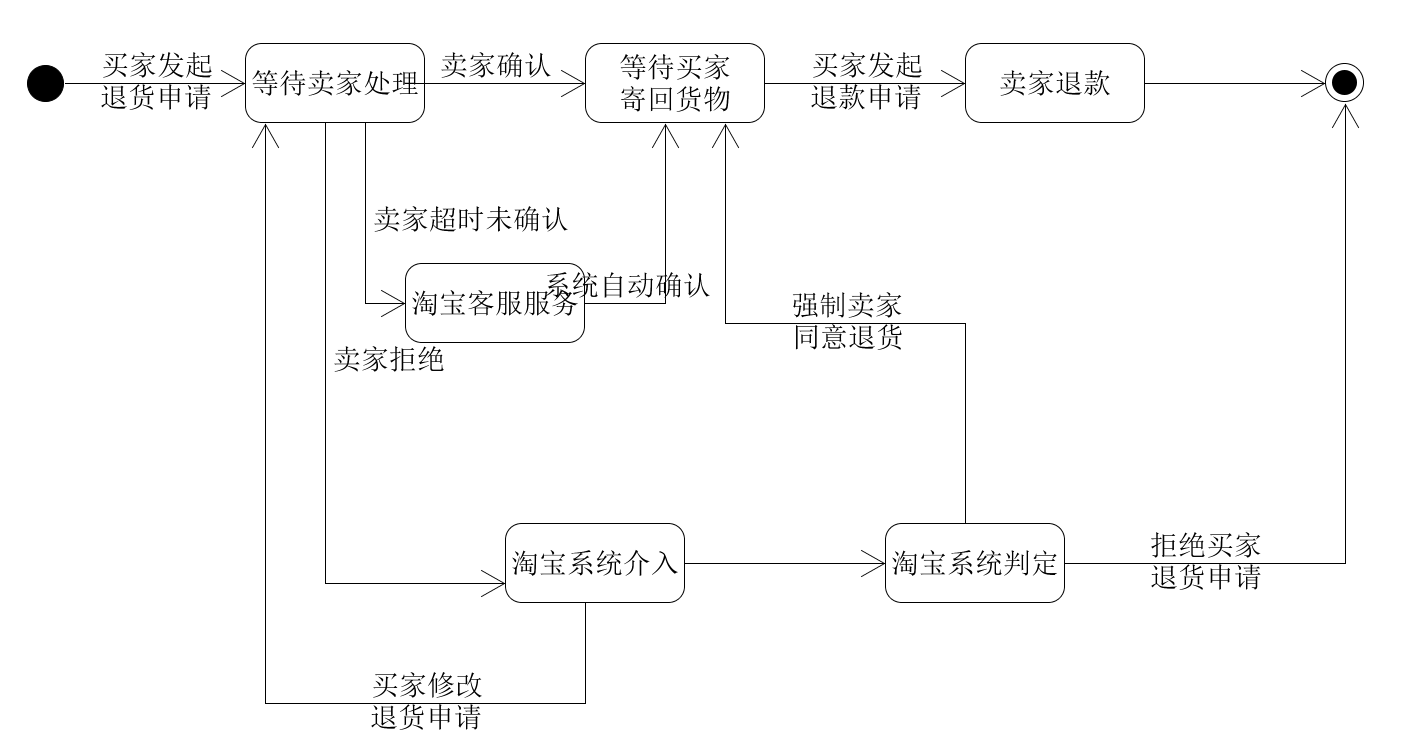

2)研究淘宝退货流程活动图,对退货业务对象状态建模

taobao
