第八周
本周学习了功能建模相关的知识，以下是lesson9的作业内容。
包含团队作业中建模练习的五张图。
功能建模-lesson9
“饿了么外卖app”建模练习
建模任务来自其他小组的饿了么外卖app建模

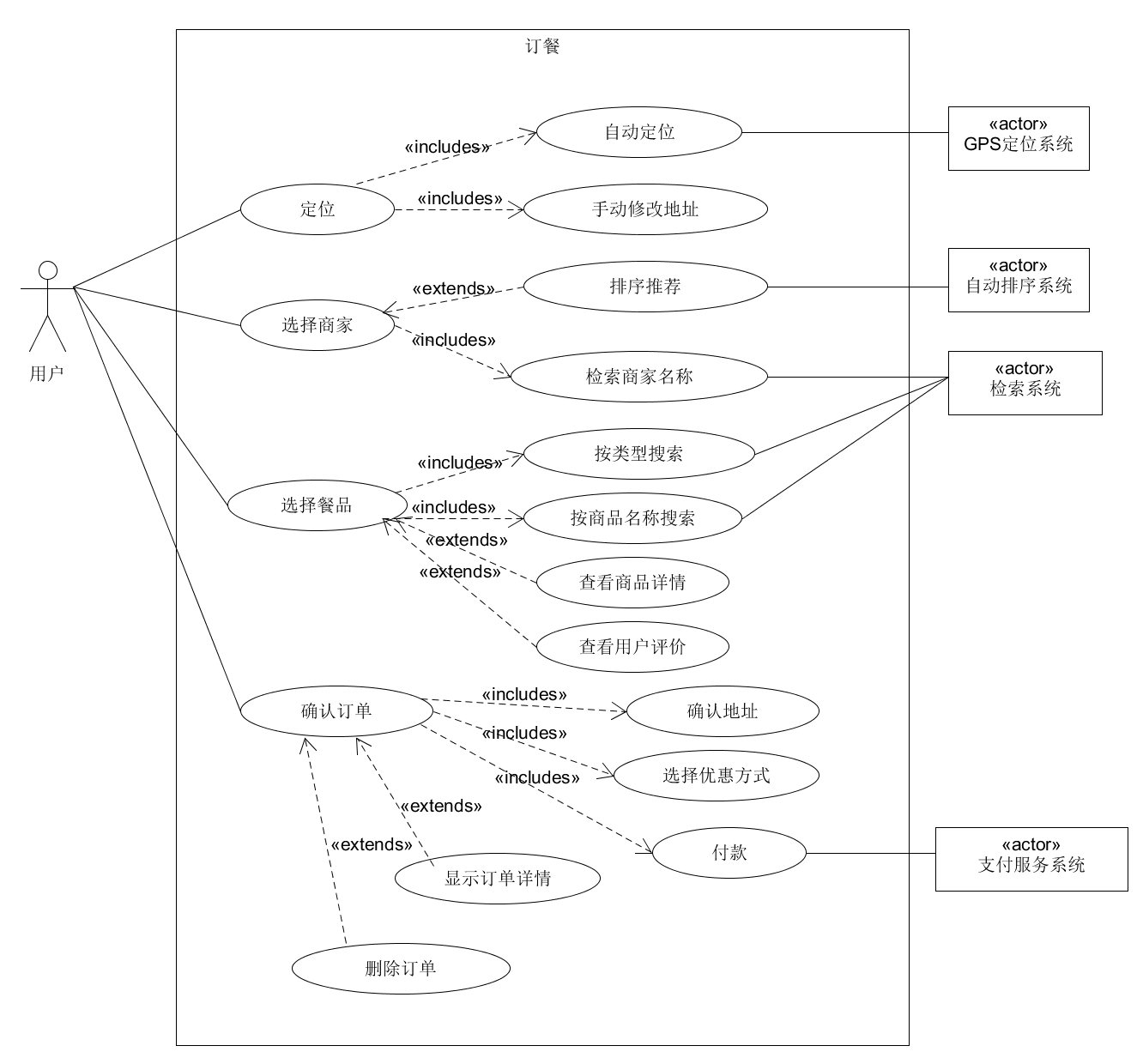

1. 用例图

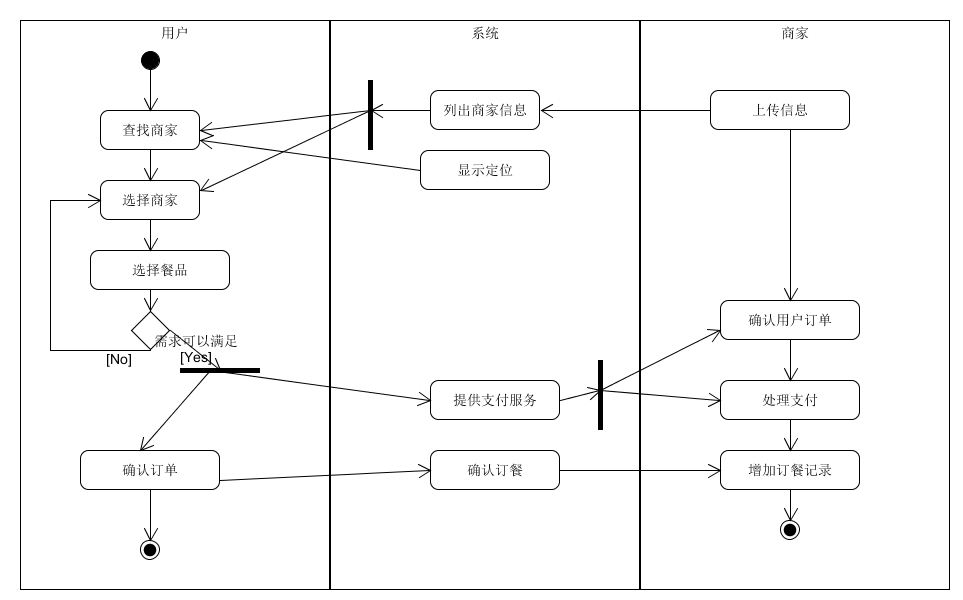

2. 业务或用例的活动图

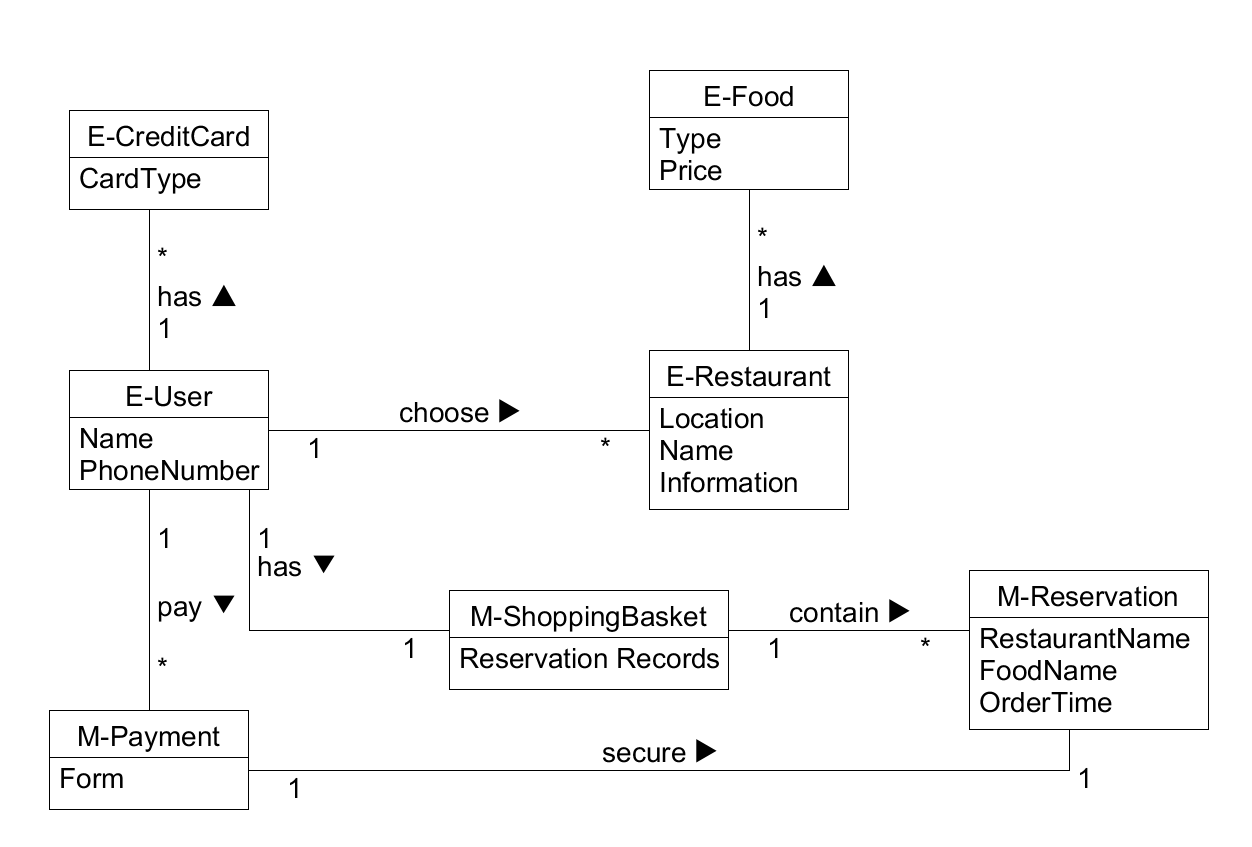

3. 领域模型

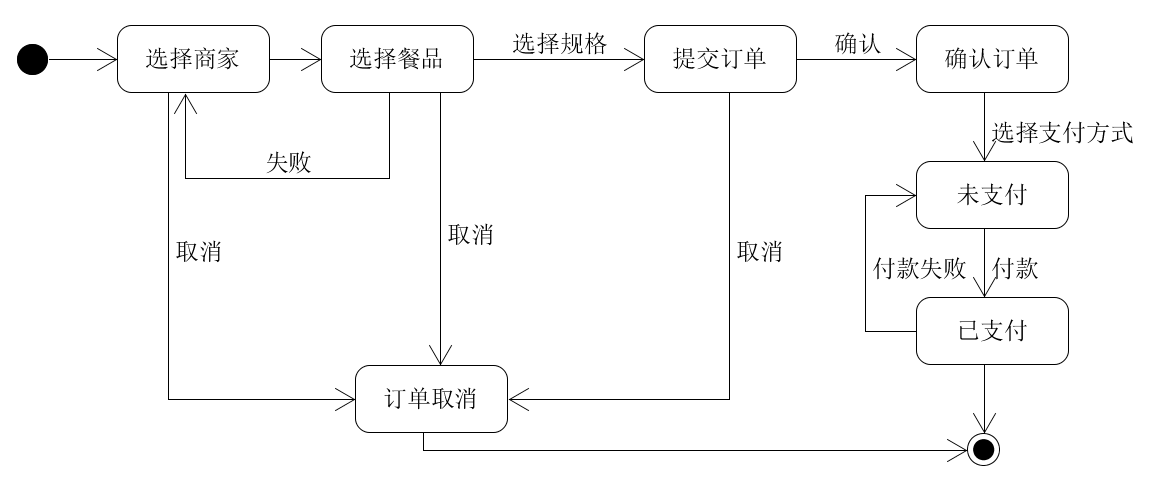

4. 对象的状态图

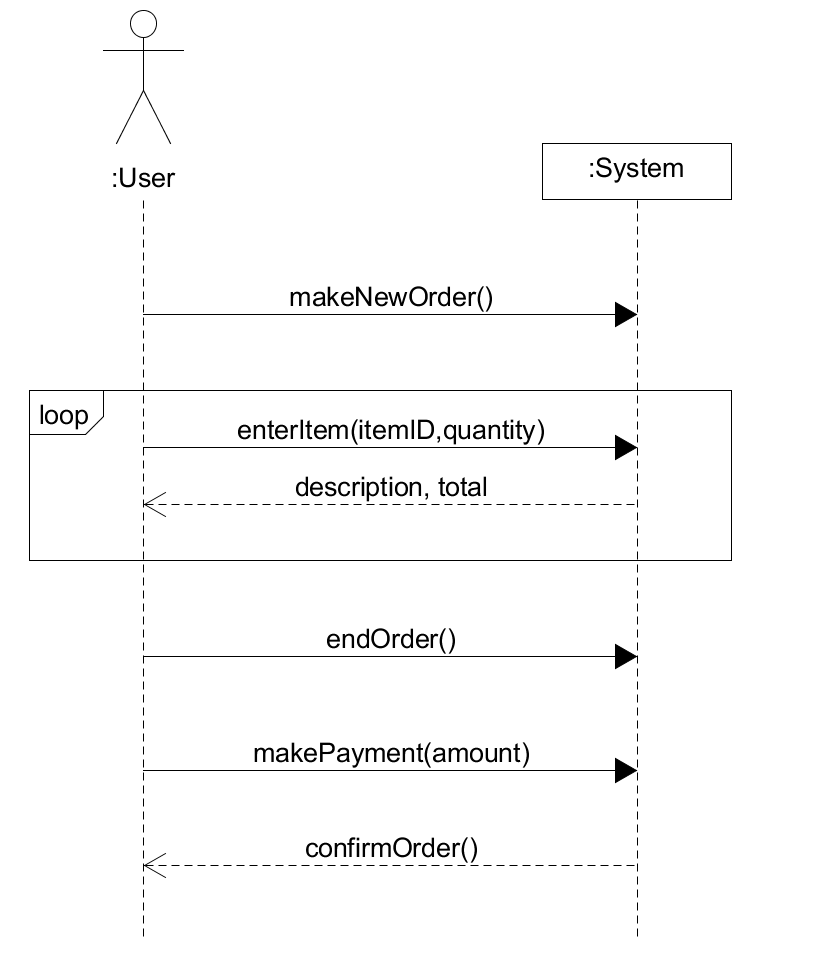

5. 场景的系统顺序图与操作协议
契约CO1：makeNewOrder
操作： makeNewOrder()
交叉引用：用例：订餐
前置条件： 无
后置条件：
- 创建了Order的实例o（创建实例）
- o被关联到Register(形成关联)
- o的属性被初始化（修改属性）
契约CO2: enterItem
操作： enterItem(itemID: ItenID, quantity: Interger)
交叉引用：用例：订餐
前置条件：正在进行的订餐
后置条件：
- 创建了OrderLineItem的实例oli（创建实例）
- oli被关联到当前Order(形成关联)
- sli.quantity赋值为quantity（修改属性）
- 基于itemID的匹配，oli被关联到ProductDescription（形成关联）
契约CO3: endOrder
操作： endOrder()
交叉引用：用例：订餐
前置条件：正在进行的订餐
后置条件：
- Order.isComplete被置为真（修改属性）
契约CO4: makePayment
操作： makePayment(amount:Money)
交叉引用：用例：订餐
前置条件：正在进行的订餐
后置条件：
- 创建了Payment的实例p（创建实例）
- p.amountTendered被赋值为amount（修改属性）
- p被关联到当前的Order（形成关联）
契约CO5: confirmOrder
操作： confirmOrder()
交叉引用：用例：订餐
前置条件：正在进行的订餐
后置条件：
- Order.isConfirm被置为真（修改属性）
